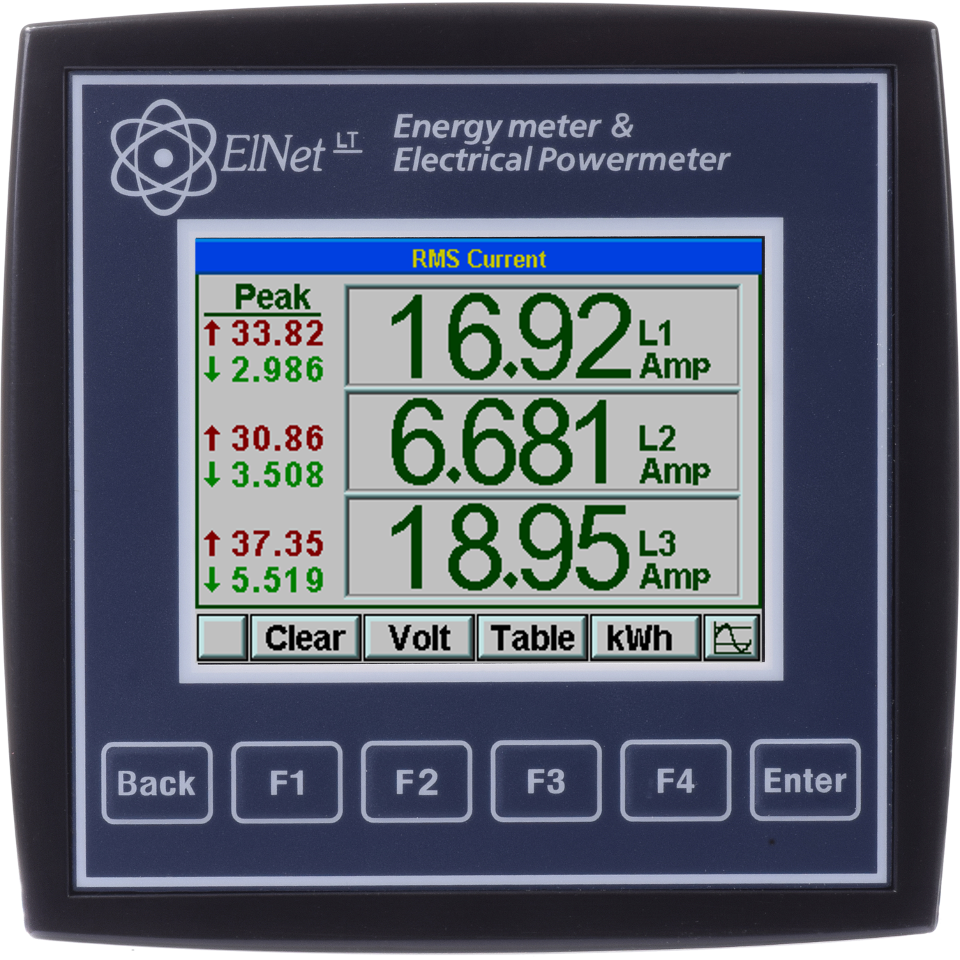

Medidor de potencia trifásico con pantalla gráfica a color para todas las mediciones eléctricas y análisis de armónicos.
Características del Equipo:
- Registro histórico de datos.
- Muestra valores de factor de potencia, demanda máxima y mínima, voltaje, corriente, %THDV, %THDI, formas de onda, etc.
- Medición de Energía T.O.U.
- Cuenta con dos medidores de energía (primario y secundario), el medidor primario no permite el reseteo de la medición y el medidor secundario permite resetear la medición por cada periodo definido por el usuario.
- Display de gráficas de forma de onda de corriente y voltaje.
- Display de gráfica de barras de armónicos.
- Soporta el protocolo de comunicación MODBUS RTU y BACnet.
- Puerto de comunicación ETHERNET para comunicación TCP/IP.
- Capacidad de monitoreo mediante WEB browser usando comunicación TCP/IP.
- Descarga de archivos con extensión *.csv directamente del web browser con datos compatibles con EXCEL.
- Dimensiones: 96x96x80 mm
- Voltaje de alimentación: 90 ~ 250 VAC / 110 ~ 280 VDC , 9VA.
Parámetros medidos:
- Voltaje línea - neutro: 0 - 550 VAC RMS
- Voltaje línea - línea: 0 - 950 VAC RMS
- Corriente por línea: 0 - 6 A AC RMS (entrada directa)
- Frecuencia
- Factor de potencia
- Cos φ
- Potencia Activa (KW) por línea y total
- Potencia Aparente (KVA) por línea y total
- Potencia Reactiva (KVAr) por línea y total
- Energía Activa (KWh) por línea y total
-
Energía Aparente (KVAh) por línea y total
-
Energía Reactiva (KVArh) por línea y total
- Distorsión armónica de voltaje (%THD-V)
- Distorsión armónica de corriente (%THD-I)
- Armónicos individuales de corriente hasta el orden 31
- Armónicos individuales de voltaje hasta el orden 31
