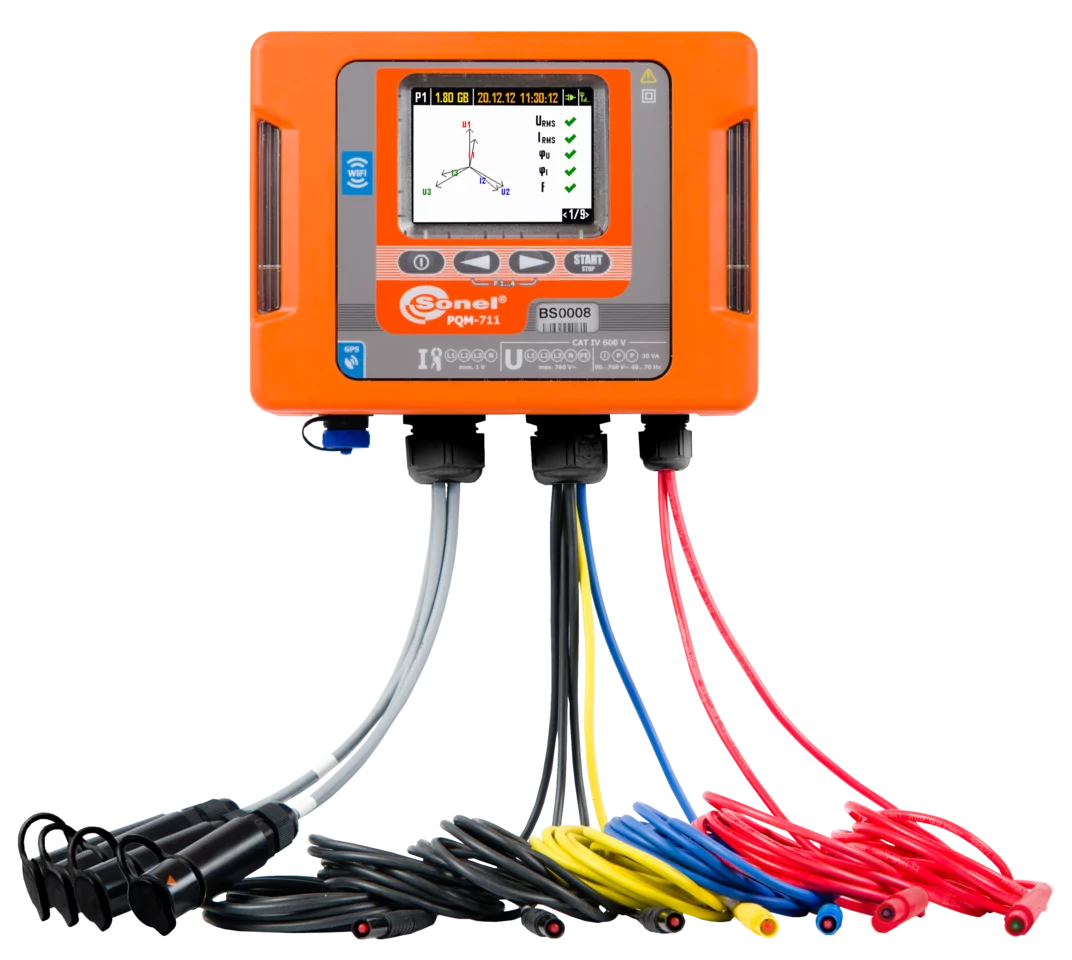

Analizador de calidad de energía Clase A, Sonel PQM-711

• Control remoto y transferencia de datos a través de un modem GSM incorporado.
• Función antirrobo: notificación por SMS en caso de cambio de posición (incorporado en el receptor del GPS).
• Reloj en tiempo real sincronizado con protocolo GPS.
• El control remoto del analizador a través la aplicación: Sonel Analysis (Wi-Fi y GSM para Windows) o Sonel Analysis Mobile (Wi-Fi para Android

• Transitorios hasta ±8000 V con frecuencia máxima de muestreo de 10 MHz. El tiempo mínimo del transitorio es 650 ns.
• Tensiones L1, L2, L3 N, PE (cinco entradas de medición) – valores promedios, mínimos, máximos e instantáneos, rango hasta 1000 V, posibilidad de trabajar con transformadores de tensión.
• Corrientes L1, L2, L3, N (cuatro entradas de medición) – valores medios, mínimos, máximos y instantáneos, medición de corriente con rango hasta 6 kA (depende de la pinza usada), posibilidad de trabajar con transformadores de corriente.
• Señalización de red hasta 3000 Hz.
• Factor de cresta para corriente (CFI) y tensión (CFU).
• Frecuencia en el rango de 40 Hz a 70 Hz.
• Potencia activa (P), reactiva(Q), de distorsión (D) y aparente (S), y determinación del carácter de la potencia reactiva (capacitiva, inductiva).
• Registro de potencia: método de Budeanu y IEEE 1459.
• Energía activa (E_P,) reactiva (E_Q) y aparente (E_S).
• Factor de potencia (Power Factor), cosφ, tgφ.
• Factor K (sobrecarga del transformador provocada por armónicos).
• Armónicos hasta 50 en tensión y corriente.
• Interarmónicos medidos como grupos.
• Distorsión total de armónicos THD para tensión y corriente.
• Índice de severidad de flicker de corta (P_ST) y de larga duración (P_LT).
• Asimetría de tensiones (IEC 61000-4-30 Clase A) y corrientes.
• Detección de eventos incluyendo el registro de las formas de onda.
• Registro de eventos de tensión y corriente junto con la forma de onda (hasta  1 s) y RMS gráficos de 10 ms con tiempo de grabación máximo de 30 s.
• Registro de formas de onda de corriente y tensión después de cada período promedio.

• Con frecuencia nominal de 50/60 Hz
• Con tensiones nominales: 64/110 V;110/190 V; 115/200 V; 120/208 V; 127/220 V; 133/230 V; 220/380 V; 230/400 V; 240/415 V; 254/440 V; 265/460 V; 277/480 V; 290/500 V; 400/690 V; 480/830 V (para red con conductor N)
• De corriente continua
• Sistema:
  • monofásico
  • de fase dividida con un conductor neutro
  • trifásico – ESTRELLA con y sin conductor neutro
  • trifásico – DELTA
  • trifásico – ESTRELLA sin conductor neutro (Aron)
  • trifásico – DELTA (Aron)
  • con transductores de voltaje y corriente

El PQM-711 tiene un receptor GPS incorporado que garantiza la precisión del reloj en tiempo real y un módem GSM integrado que facilita la operación del analizador remoto. El PQM-711 también está equipado con un registrador de transitorios (frecuencia de muestreo 10 MHz, rango de tensión hasta ±8000 V).

Una carta ganadora adicional de los analizadores es el módulo de comunicación Wi-Fi incorporado, que ofrece una serie de ventajas: sin restricciones en transferencia de archivos, sin costos de transferencia de datos, uso de infraestructura inalámbrica local... Esto le da al usuario la oportunidad de adaptarse a las condiciones que prevalecen en el sitio. Pueden supervisar mediciones desde una ubicación conveniente – por ejemplo, un área sin interferencia electromagnética – utilizando una computadora portátil, teléfono inteligente o tableta.

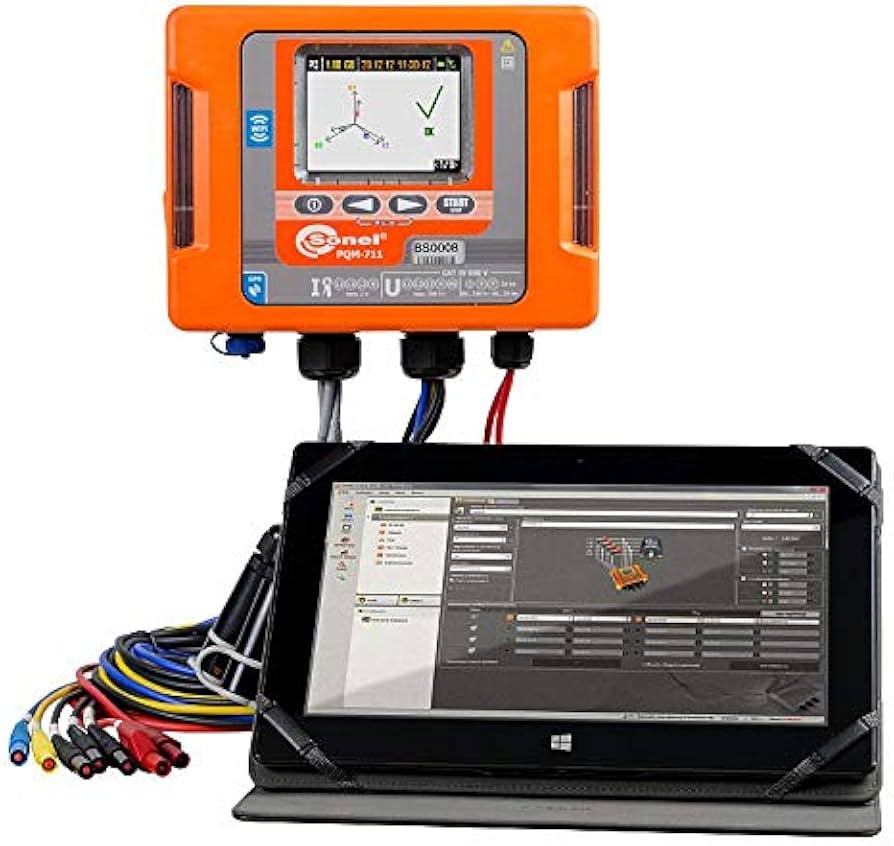

El PQM-711 puede utilizarse con un dispositivo informático de pantalla táctil y con el software Sonel Analysis (Windows) o la aplicación Sonel Analysis Mobile (Android). El usuario puede supervisar las mediciones y realizar diagnósticos mientras mantiene la movilidad: ni siquiera tiene que estar cerca del analizador. En aplicaciones típicas, el dispositivo desempeña un papel de una pantalla remota y un almacenamiento intermedio de datos de medición con la funcionalidad de un enrutador. Por lo tanto, el usuario también puede conectarse a él mediante una red inalámbrica – por ejemplo, para transferir los registros recopilados a una computadora de escritorio.

Los PQM-711 es ampliamente utilizados en la industria de energía profesional. Proporcionan un análisis completo de 4 cuadrantes, satisfaciendo las necesidades de los consumidores de energía y productores, como las energías renovables, incluidas la fotovoltaica y parques eólicos. Permiten el pronóstico de fallas en las redes de distribución. Ellos proveen el análisis de la capacidad de carga de redes y transformadores, así como la grabación de sus estados actuales. Además, son unas poderosas herramientas de inversión. Gracias a el PQM-711, el usuario obtendrá los datos necesarios para el desarrollo de infraestructura de energía, predecir problemas potenciales y finalmente – verificar la corrección y calidad de la implementación

El programa Sonel Analysis es una aplicación imprescindible para el trabajo con analizadores PQM. En función del instrumento de acoplamiento utilizado, el programa permite:

• la configuración de analizador,
• lectura de datos del analizador,
• la visualización de los parámetros de la red en tiempo real (con posibilidad de lectura a través de un modem GSM,
• el borrado de datos en el analizador,
• la presentación de datos en forma de tabla,
• la presentación de datos en forma de diagramas,
• el análisis de datos y la generación de informes de acuerdo con la norma IEC 50160 y otras condiciones de referencia definidas por el usuario - también para microinstalaciones fotovoltaicas de hasta 50 kW, con división para los estados de la potencia activa P>0, P<0 y P=0 y teniendo en cuanta los gráficos Q₁=f(U₁/U_n) y cosφ=f(P/P_n),
• el servicio independiente de varios analizadores,
• la actualización a nuevas versiones (a través del programa o a través de la página web).

El programa permite la lectura de los parámetros seleccionados y su presentación gráfica en tiempo real. Estos parámetros son medidos independientemente del registro guardado en la tarjeta de memoria. El usuario puede ver:

• diagrama de los recorridos de la tensión y la intensidad (osciloscopio),
• diagramas de tensión e intensidad,
• diagrama de fasores,
• medición de varios parámetros,
• armónicos y potencias de los armónicos (estimación de la direccionalidad de armónicos),
• interarmónicos.
