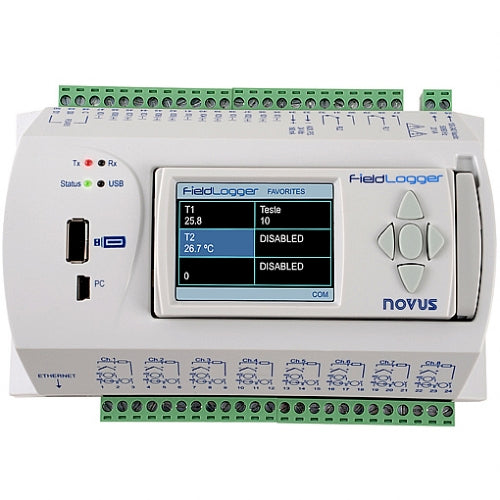

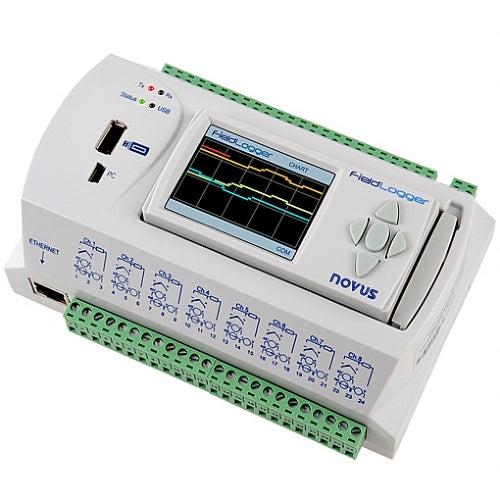

Módulo de lectura y registro de datos con HMI, NOVUS FIELDLOGGER

El FieldLogger es un módulo de lectura y registro de variables analógicas y digitales, entre otras, con gran resolución y velocidad. Es un dispositivo de alto desempeño y conectividad, además de fácil de configurar y operar.

Posee 8 entradas analógicas configurables por software para señales de tensión, corriente, termocuplas, Pt100 y Pt1000. Cuenta con 2 salidas a relé y 8 canales digitales configurables individualmente como entrada o salida.

Admite 128 canales para el cálculo de magnitudes a partir de las informaciones medidas. pueden ser detectados 32 eventos de alarma, permitiendo el accionamiento de salidas, envío de emails o de traps SNMP.

Su interfase RS485 opera con el protocolo Modbus RTU y puede ser configurada como maestro o esclavo, lo que permite la adquisición de hasta 64 canales externos para registro. Una interfase Ethernet permite el acesso al equipamiento vía navegador (HTTP), FTP (cliente y servidor), envío de e-mails (SMTP), SNMP y Modbus TCP.

Posee una interfaz USB para conexión a una computadora (configuración, monitoreo o descarga) e otra para conectar un pen drive (descarga). Su memoria básica de 512k registros puede ser expandida por tarjeta SD.

Características del equipo:

• 8 canales de entrada analógica universales:
  • Termocuplas, V, mV, mA, Pt100 y Pt1000
  • Tasas de lectura y registro de los canales de hasta 1000/segundo
  • Resolución de conversión A/D de 24 bits
• 8 I/Os digitales (configurados individualmente como entrada o salida)
• 2 salidas a relé (NA, NC y comúm)
• Interface RS485 (Modbus maestro o esclavo)
  • Como maestro Modbus, puede leer hasta 64 registradores de otros esclavos
  • Los datos leídos pueden ser usados para registro, alarmas o cálculos
• Interface ethernet con diversos servicios disponibles:
  • Envía e-mails para notificación de alarmas (SMTP)
  • Servidor de páginas web con informaciones de los canales y de estado (HTTP)
  • Permite descarga de datos de registro vía FTP (cliente y servidor)
  • Da acceso a los valores de los canales y de estado vía software de gerenciamiento de redes (SNMP y traps)
  • Permite comunicación Modbus por interfase Ethernet (Modbus TCP)
• Interface USB-device para configuración, monitoreo y descarga
• Interface USB-host para descarga de datos vía pen drive
• 32 alarmas configurables
  • Accionamiento de relés
  • Accionamiento de salidas digitales
  • Envio de e-mails para múltiples destinatarios
  • Envío de traps SNMP
  • Inicio y finalización de registros
• 128 canales virtuales
  • Funciones matemáticas básicas para aplicar en otros canales: adición, substracción, multiplicación, división, lógica (Y, O y O exclusivo), raíz cuadrada y potenciación
• Salida 24 Vcc para alimentación de hasta 8 transmisores 4-20 mA
• Alimentación: 100 a 240 Vca ou 24 Vcc
• Interface hombre-máquina removible (opcional)
  • Teclado y display TFT QVGA color
  • Comunicación RS485 con el FieldLogger
• Registro:
  • Memoria para 512 k registros, expandible con tarjeta SD
  • Hasta 100 canales pueden ser registrados a una tasa configurable
  • Descarga vía software de configuración o vía DLL de descarga provisto en forma gratuita
